Cooler Master — блок питания MasterWatt 550

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Обычно, при сборке компьютера своей мечты, в первую очередь ориентируются на процессор и видеокарту. Это понятно, так как эти рабочие элементы системы проявляют себя самым явным образом, заметно преображая в лучшую сторону впечатления от запущенных приложений. Но не стоит забывать о том, что компьютер может вообще не заработать, если собранной конфигурации будет не хватать мощностей установленного блока питания. Да и в процессе дальнейшей работы ПК будет иметь значение способность используемого блока питания в равномерном распределении напряжения для компонентов компьютера. Так что блок питания должен быть не только мощным, но и качественно стабильным в своей работе.

Компания Cooler Master уделяет много внимания выпуску корпусов и систем охлаждения, при этом производитель не забывает и о блоках питания.

После того, как были запущены в производство крутые hi-end модели MasterWatt Maker номиналом 1200 и 1500 Вт, и бюджетные решения MasterWatt Lite для сетей 230 В, тайваньский производитель подготовил новую серию блоков питания MasterWatt, которые можно обозначить на ступень выше MasterWatt Lite и отметить, что эти устройства прибавили в мощности относительно них. Модельный ряд MasterWatt включает в себя блоки питания с мощностями 450, 550, 650 и 750 Вт.

Здесь будет рассмотрена модель Cooler Master MasterWatt 550.

Устройство убрано в коробку из качественного картона. Дизайн упаковки простой и обеспечивает хорошую информативность об изделии. Лицевая сторона упаковки представляет собой привлекающую внимание полиграфию с изображением блока питания и указанием его мощности, которое написано крупным шрифтом. С обратной стороны напечатано перечисление ключевых особенностей блока питания на нескольких языках и приведены графики заявленной производителем эффективности работы питания и его системы охлаждения. На торцах коробки также дана полезная информация о наборе кабелей и шлейфов к блоку питания и указаны его технические параметры. Коробка легко открывается, так как оснащена откидывающейся крышкой.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550
Текст на русском языке выделен синей рамкой

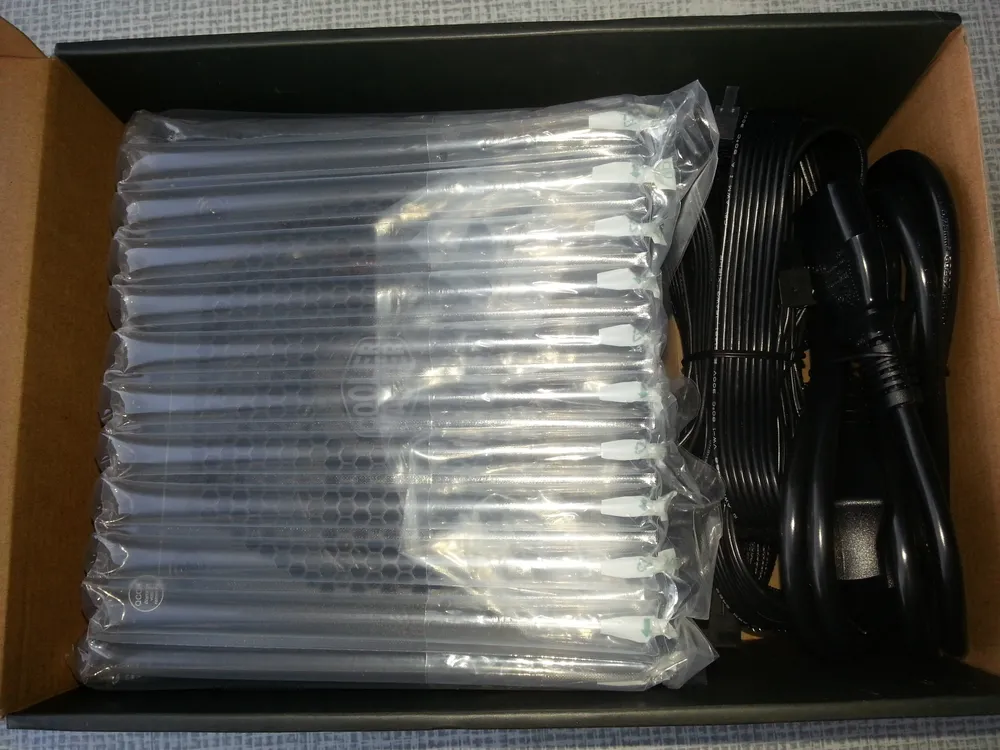

Изнутри коробка не выложена никаким пенопластом или иным смягчающим материалом, но сам блок питания убран в хороший пакет с воздушными подушечками: больше всего эта упаковка напоминает типичный надувной матрас. Такая защита от механических воздействий заметно лучше, чем хорошо всем известная воздушно-пузырьковая плёнка. Так, комплектация включает в себя: блок питания, шлейфы для подключения компьютерных устройств, инструкцию к устройству в виде раскладного буклета и набор крепёжных винтов.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

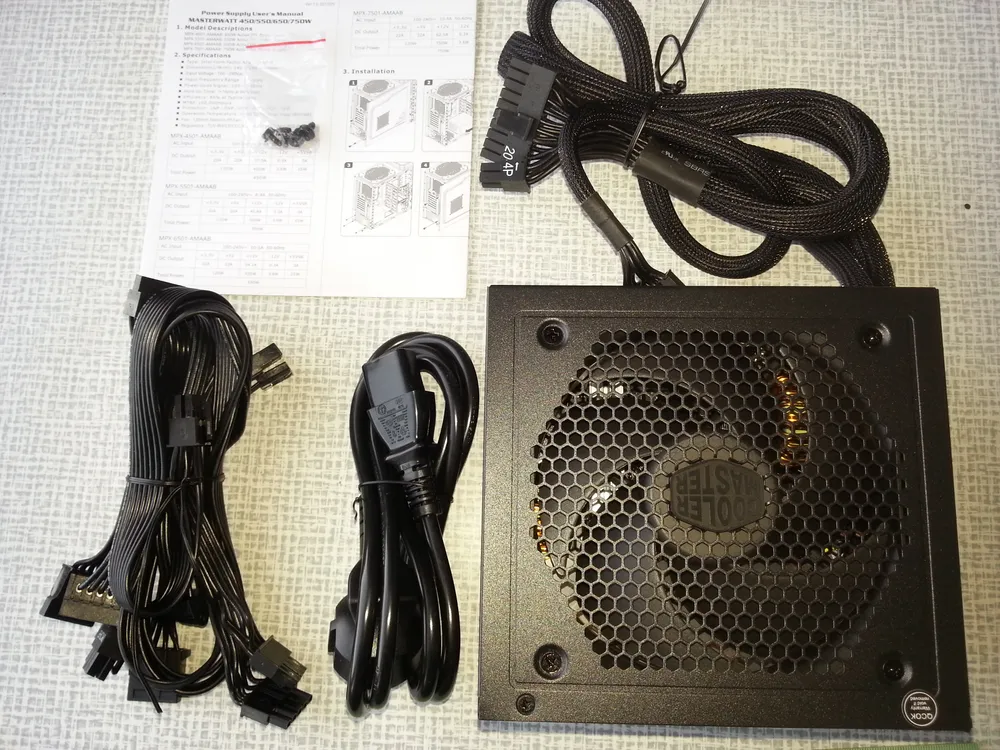

Наполнение коробки Cooler Master MasterWatt 550

Сейчас большой популярностью пользуется модульная архитектура при производстве новых блоков питания. В данном случае специалисты компании Cooler Master выбрали усреднённый вариант и представили частично модульный блок питания: кабели ATX и EPS12V жёстко запаяны и не отсоединяются, а распоряжаться можно остальными шлейфами: PCI-E Power, SATA Power, Molex 4-pin и FDD Power (скорее всего этот провод и будет убран в ящик, так как флоппи-дисководы теперь почти не используются). Уровень энергоэффективности у MasterWatt не самый высокий, но вполне приемлемый — в среднем 85%. Соответствующий КПД подтверждён сертификатом 80 PLUS Bronze. Кабели PCI-E Power отвечают стандарту 16AWG и рассчитаны на максимальный ток в 10 А.

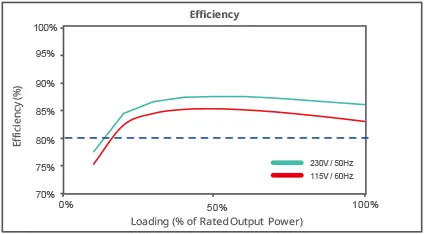

Производитель позиционирует следующее КПД от мощности нагрузки:

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Рассмотрим внешний вид Cooler Master MasterWatt 550. Блок питания номиналом 550 Вт выполнен в корпусе размером — 140(Д) × 150(Ш) × 86(В) мм. Это является стандартным размером для блоков питания с форм-фактором ATX. Таким образом, не придётся волноваться о том, подойдёт ли блок питания под габариты системного корпуса компьютера: эту модель можно использовать даже для сборки компактных конфигураций ПК.

Конструкция блока питания производит приятное впечатление: корпус состоит из сплошных листов металла и частей с ячеистой структурой для охлаждающей вентиляции. При этом на плате блока питания предусмотрены и радиаторы для его пассивного охлаждения, которое актуально во время незначительной нагрузки работающего компьютера. Впрочем, вскрывать и изучать данный экземпляр мы не стали, чтобы не лишаться гарантии: соответствующую пломбу можно увидеть здесь на одной из фотографий.

Отметим также на снимке и разъёмы для подключения шлейфов.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

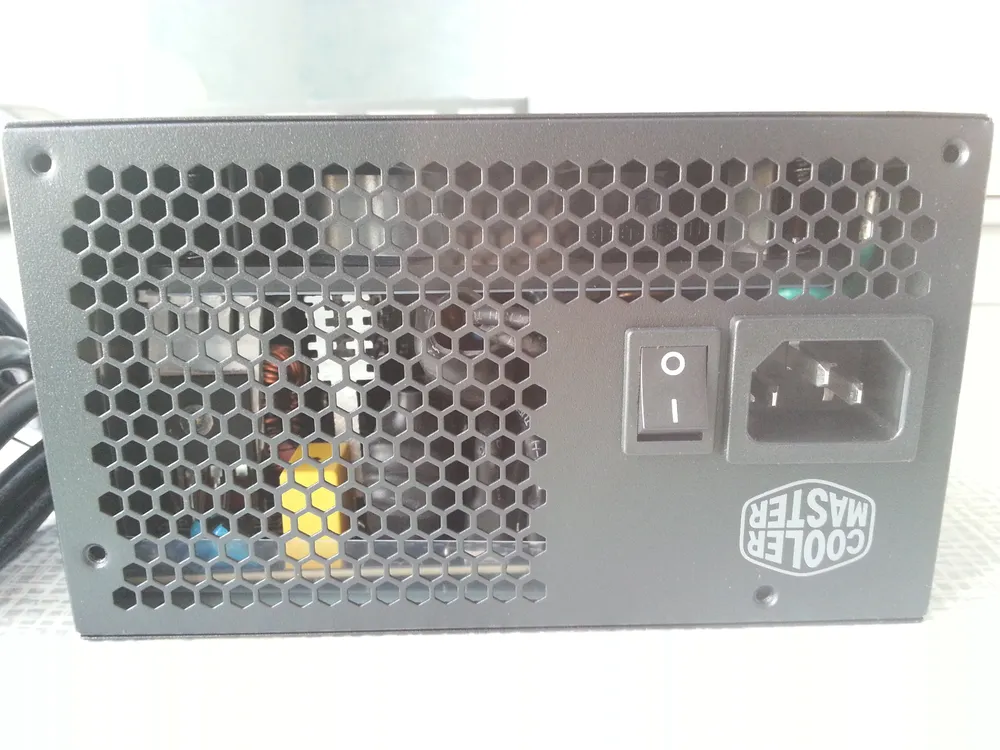

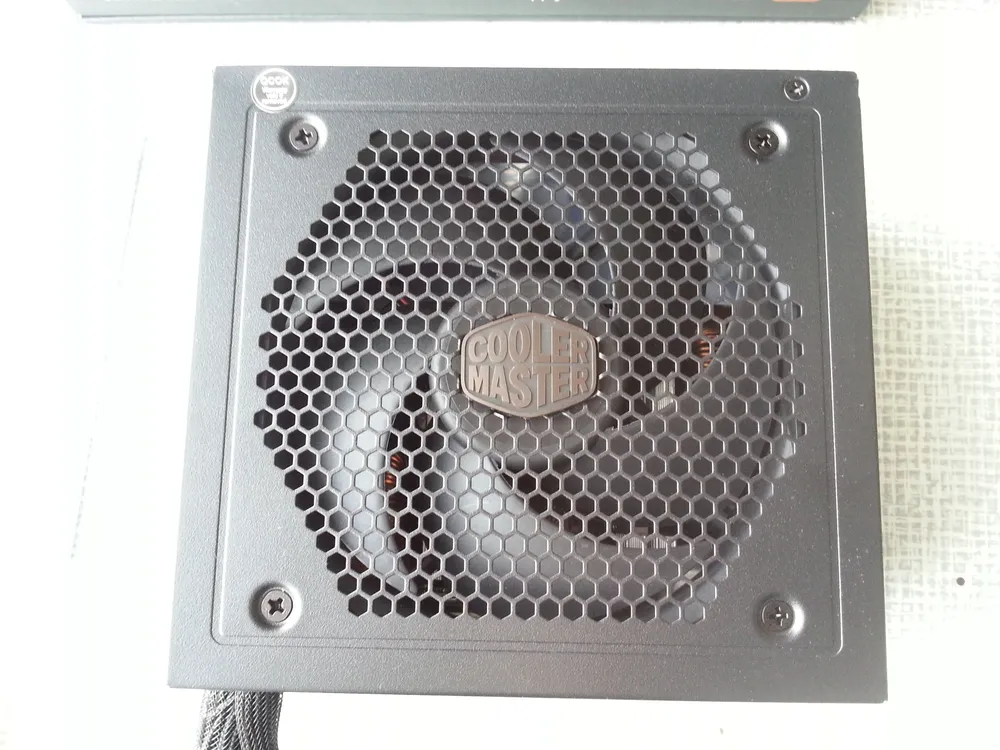

Пропускающая воздух решётка

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550
В левом верхнем углу — та самая гарантийная наклейка

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

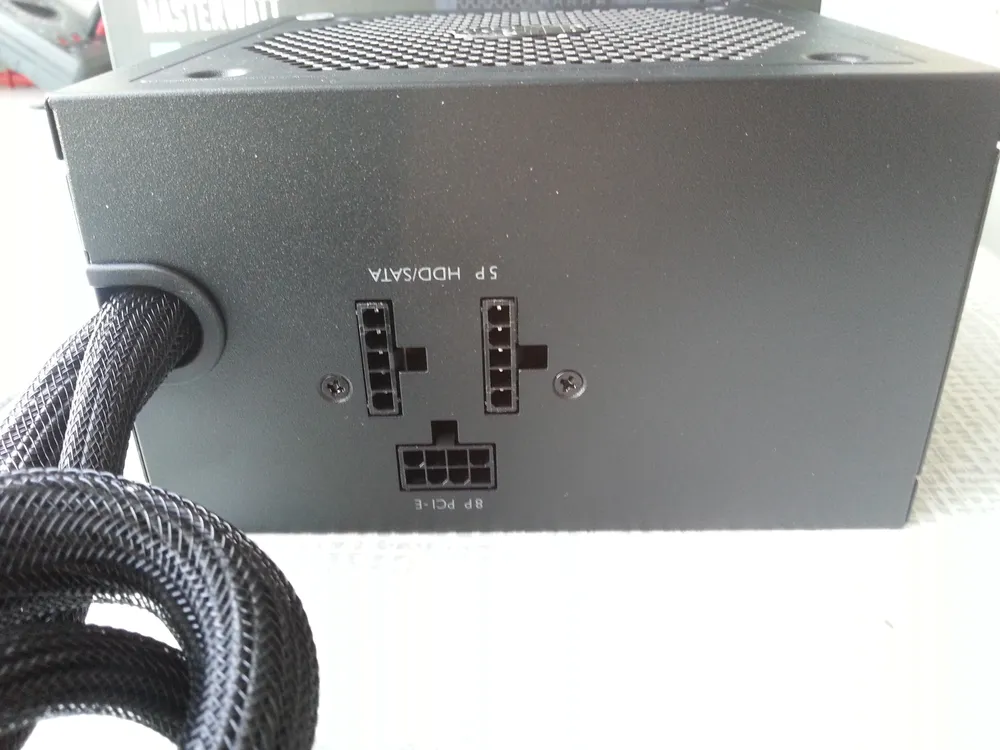

Разъёмы для SATA и PCI-E

Активное охлаждение будет обеспечиваться работой пятилопастного вентилятора Silencio FP 120, в его основе используется подшипник Loop Dynamic Bearing (LDB). Вентилятор закрутится при нагрузке на блок питания более 15%. При повышении потребляемой мощности, вращение вентилятора может разогнаться до 2000 об/мин с уровнем шума в диапазоне 30-35 дБ.

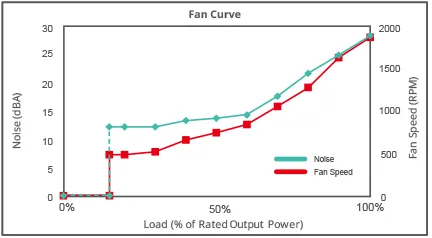

При этом при повышении нагрузки мощности возможна следующая зависимость возрастания шума при увеличении частоты вращения вентилятора охлаждения:

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Основные кабели представлены 20+4-контактным ATX и 4+4-контактным ATX12V в нейлоновой оплетке, которые жёстко закреплены в конструкции блока питания. Съёмные кабели выполнены в виде шлейфов. При этом провода, предназначенные для питания PCI-E-устройств, имеют увеличенный до 1,29 мм диаметр (обозначение: 16 AWG), для остальных проводов используется более тонкий калибр 18 AWG (1,024 мм в диаметре).

Для MasterWatt предусмотрено два варианта сочетания кабелей питания. В нашем случае у моделей с номинальной мощностью 450- и 550-Вт в набор входят кабели со следующими разъёмами:

  • Тип разъема для материнской платы 24 pin: 1 шт.
  • Количество разъемов 4+4 pin CPU: 1 шт.
  • Количество разъемов 6+2-pin PCI-E: 2 шт.
  • Количество разъемов 15-pin SATA: 6 шт.
  • Количество разъемов 4-pin IDE: 2 шт.
  • Количество разъемов 4-pin FDD Power: 1 шт.

В состав конструкции блока питания, среди прочего, входят

  • Преобразователь DC–DC — он пригодится, чтобы на выходе получить напряжение, подходящее для работы ПК;
  • SCP (Short Circuit Protection) — система защиты узлов от короткого замыкания;
  • OTP (Over Temperature Protection) — система защиты от перегрева;
  • OVP (Over Voltage Protection) — система защиты от превышения выходных напряжений;
  • UVP (Under Voltage Protection) — система защиты от низкого напряжения;
  • OPP (Over Power Protection) — система защиты от перегрузки и превышения порога мощности;
  • OCP (Over Current Protection) — система защиты от скачков тока при перегрузке любого из выходов;

Для проверки работы блока питания был выбран компьютер, собранный из накопившихся деталей. Хотя у него процессор и является лишь двухъядерным, стоит отметить, что у процессора более высокие запросы на потребление мощности, в сравнении с имеющимся на другом компьютере четырёхъядерным процессоре. Испытуемый блок питания заменил установленный Feel the real power [STM-60SHB] с номиналом мощности 600 Вт.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

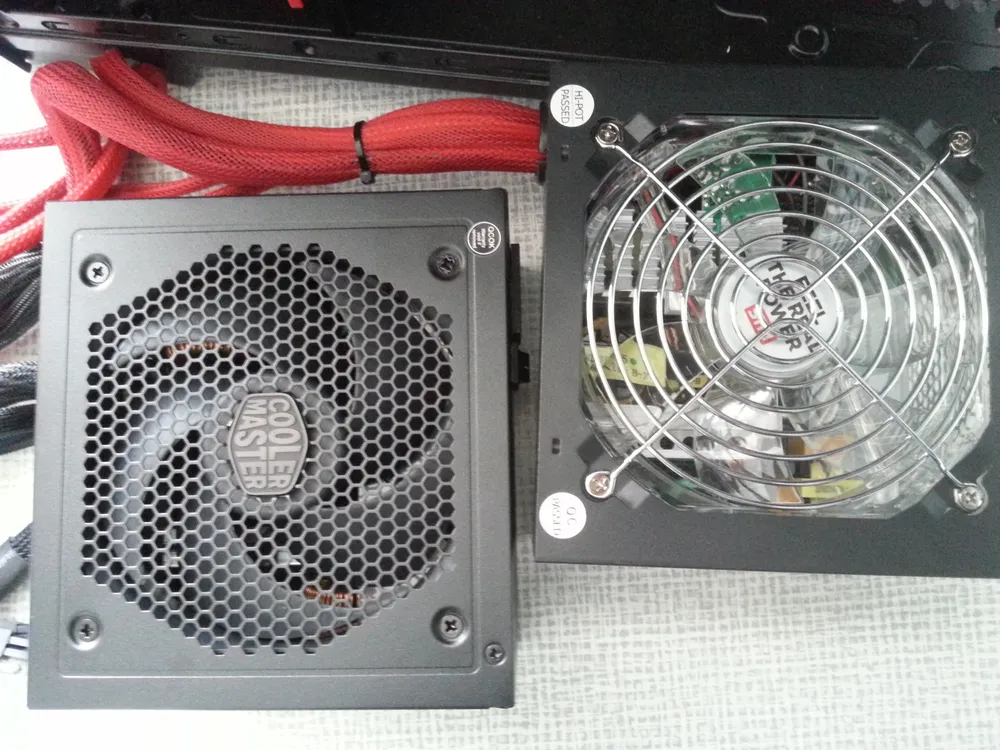

Заменяемый блок питания и MasterWatt 550

ЦП:
DualCore Intel Core 2 Duo E4700, 2600 MHz
Материнская плата:
Asus P5Q (3 PCI, 2 PCI-E x1,1 PCI-E x16, 4 DDR2 DIMM, Audio, Gigabit LAN, IEEE-1394)
ОЗУ:
DIMM2: Kingston 2G-UDIMM
Видеокарта:
nVIDIA GeForce GTS 250
Звуковой адаптер:
Realtek ALC1200@Intel 82801JB ICH10
HDD:
ST3500320AS ATA Device (500 ГБ, 7200 RPM, SATA-II)
DVD-ROM:
ASUS DRW-24D5MT ATA Device
120-мм кулер охлаждения:
В составе корпуса 3Cott G01

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

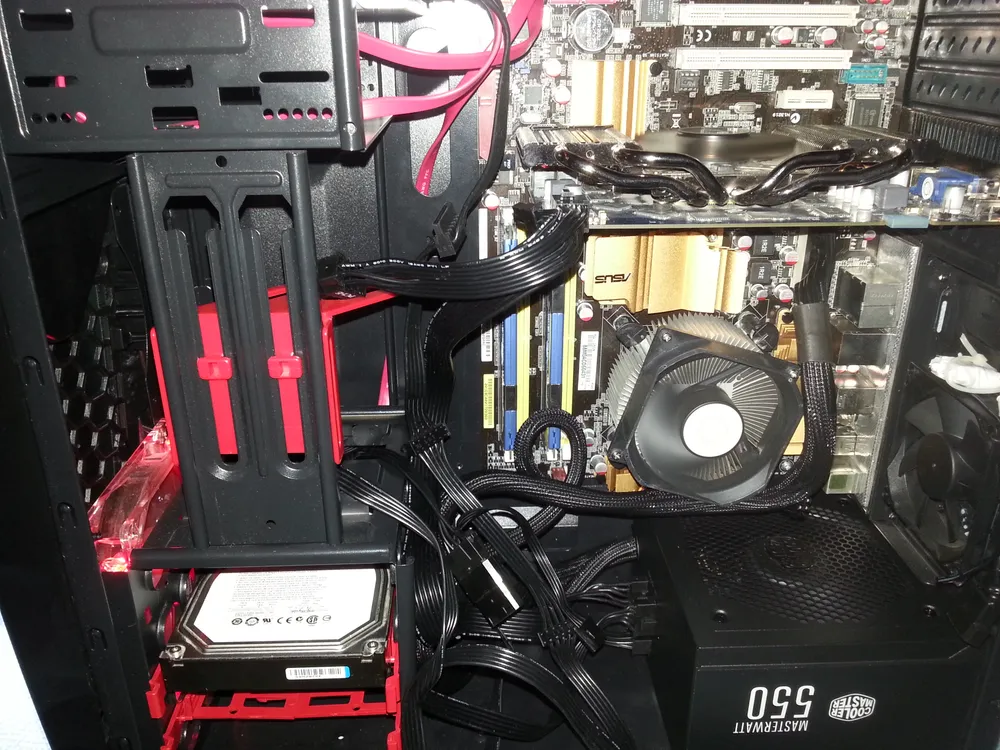

Установленный блок питания — внизу справа

После сборки конфигурации с подключением испытуемого блока питания Cooler Master MasterWatt 550, на работающем компьютере был запущен нагрузочный тест в программе AIDA 64. Было отмечено, что вентилятор блока питания сразу не закрутился, следовательно он работал в режиме пассивного охлаждения. Постепенно компьютер хорошо разогрелся во время прохождения теста, и после 15 минут наблюдений было зафиксировано включение активного охлаждения у блока питания. Из чего можно заключить, что утверждение производителя Cooler Master о способности их изделия работать при пассивном охлаждении верно. В дальнейшем тест был повторен, так как первый запуск состоялся без участия жёсткого диска. Второй тест смог с самого начала создать достаточную нагрузку на блок питания, чтобы вызвать вращение вентилятора для охлаждения. При этом вентилятор не достигал по производимому шуму заметной слышимости (используемые кулеры процессора и видеокарты работали значительно громче). Сам я весьма лояльно отношусь к звукам от работающего компьютера, но если есть желание собирать тихую систему, эта особенность блока питания Cooler Master MasterWatt 550 оказывается дополнительным плюсом.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

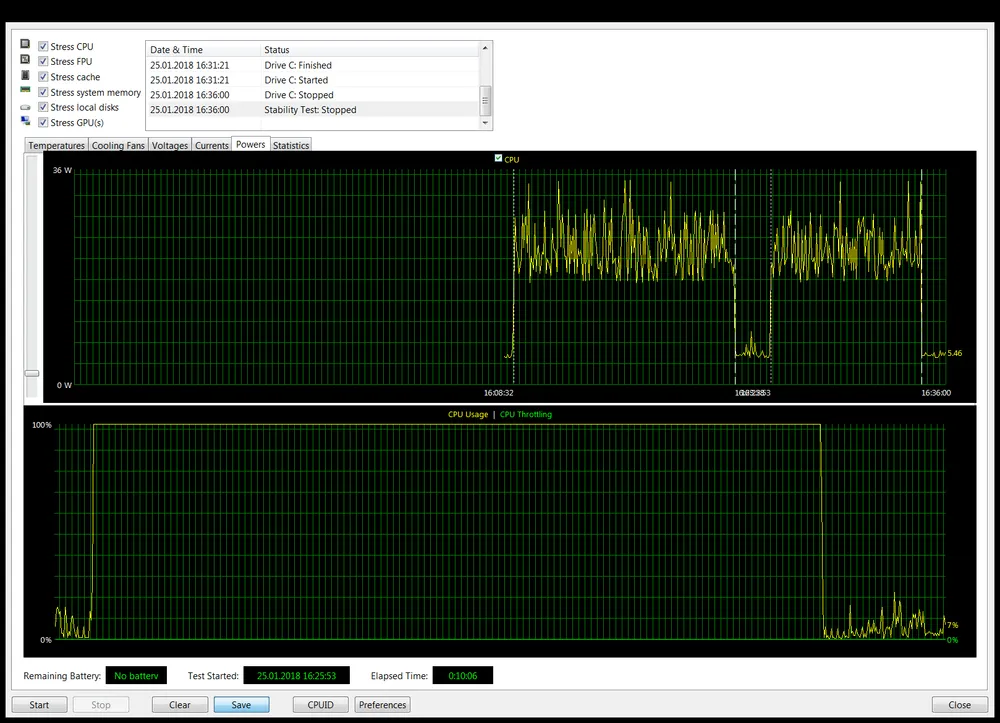

Показания процессора

Отмечу, что во время теста один лишь процессор потреблял мощность в пределах 36 Вт (что составляет 6% нагрузки на блок питания). Для достижения пороговой нагрузки в 15% нужно добиться потребления в сумме 82,5 Вт. С такой задачей хорошо справляются жёсткий диск, дополнительная система охлаждения ПК и видеокарта работающие все вместе. Так что занимаясь с приложениями не требовательными к ресурсам системы, можно пользоваться блоком питания в пассивном охлаждении.

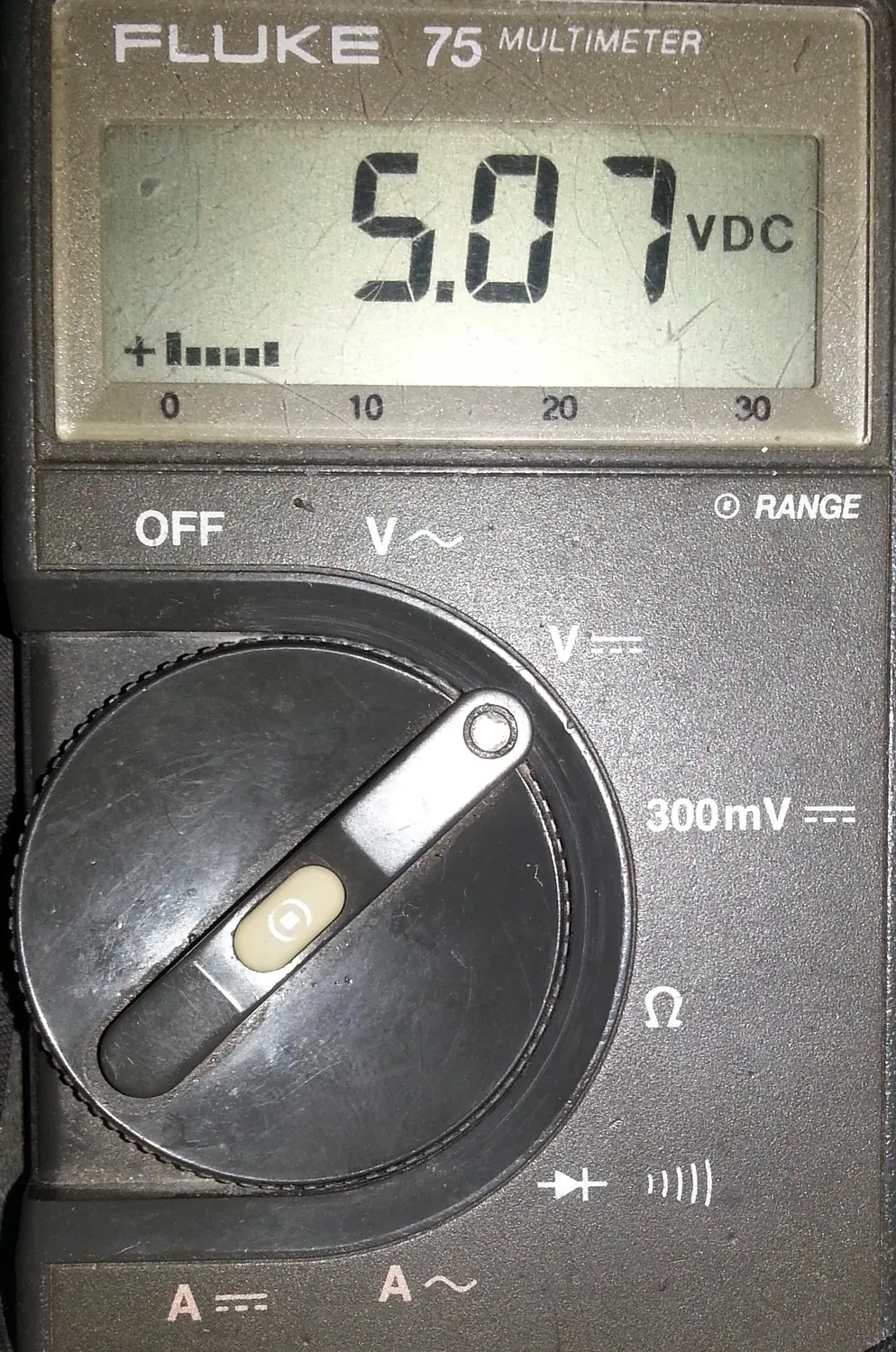

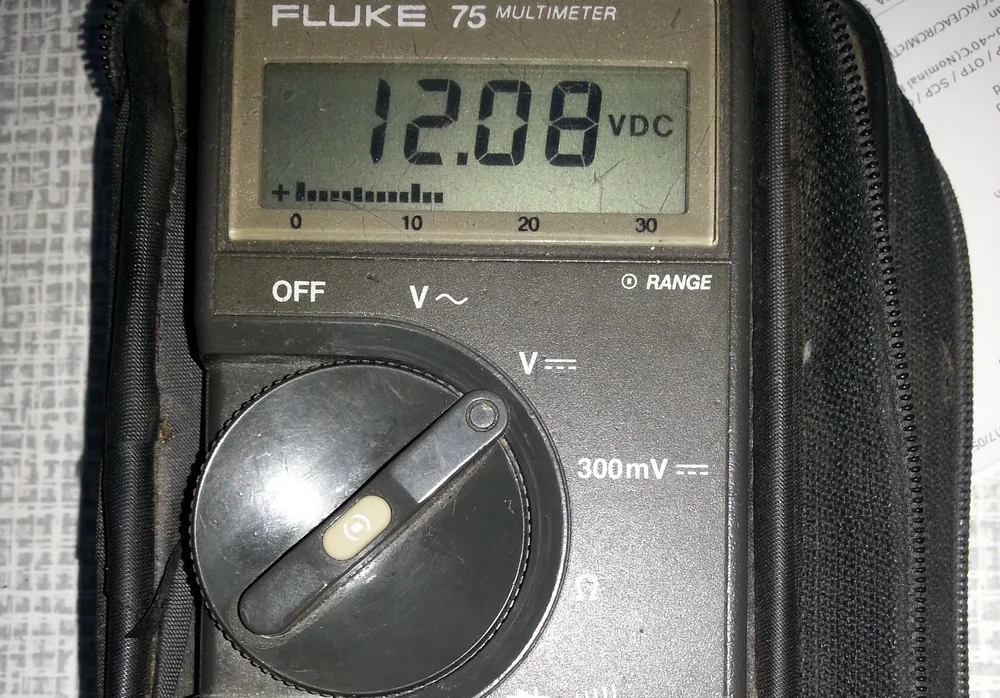

После проверки системы охлаждения, были произведены замеры напряжения у одного из Molex-шлейфов. Замеры показали хорошее соответствие требуемым значениям 12 В и 5 В., с допустимой погрешностью измерений.

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

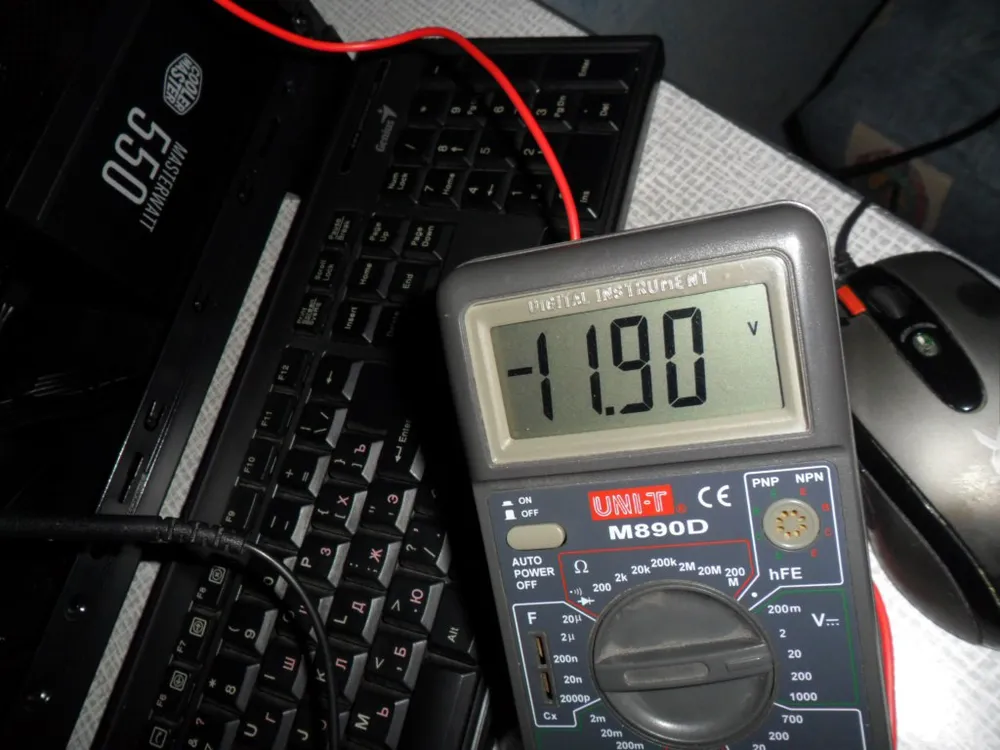

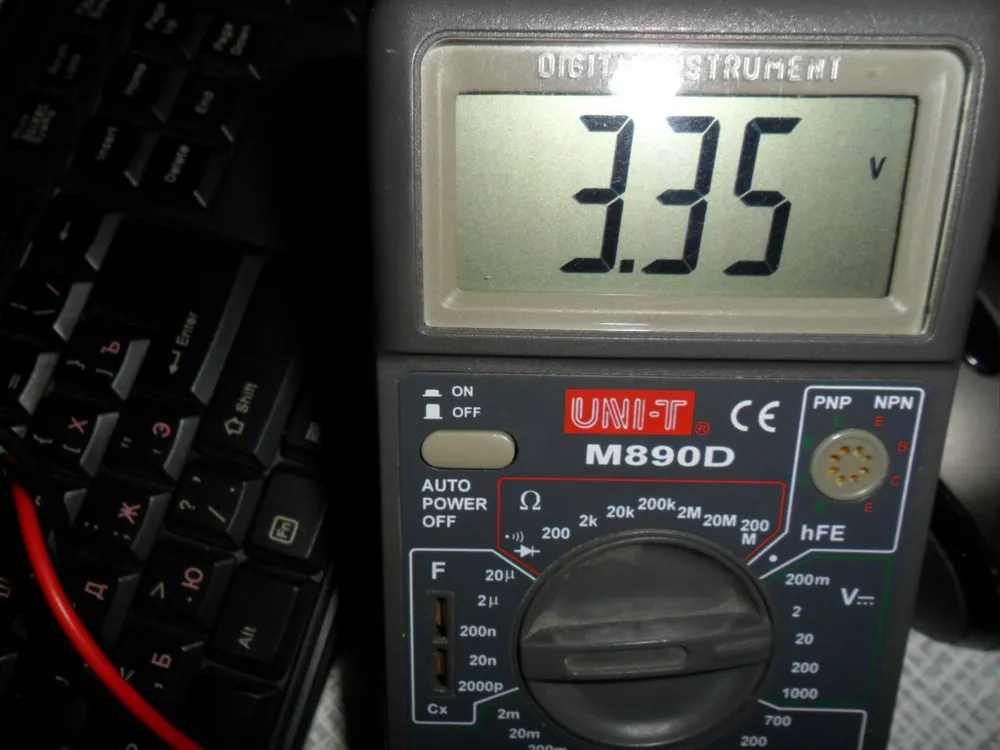

Дополнительно были проведены измерения напряжения с разъёма для материнской платы 24 pin. Чтобы убедиться в соответствующем 3.3 В значении напряжения, которое используется центральным процессором и памятью. Напряжение -12 В (в нашем случае -11.90 В) относится к подложке чипов, оно корректируется в ходе работы компьютера (для измерений был выбран другой мультиметр, так как его щупами оказалось удобнее провести замеры с разъёма 24 pin):

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

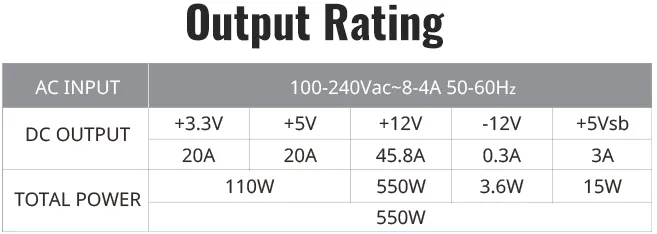

Эти замеры в достаточной степени подтверждают представленную производителем табличку со значениями токов и напряжений:

Cooler Master — блок питания MasterWatt 550
Игровое железо - Cooler Master — блок питания MasterWatt 550 Cooler Master — блок питания MasterWatt 550

Cooler Master MasterWatt по испытаниям работы показал себя крепким блоком питания. Измерения продемонстрировали соответствие рабочим параметрам напряжений. Свой бронзовый сертификат эта модель оправдывает в полной мере.

Срок официальной гарантии на все модели Cooler Master MasterWatt независимо от их номинала составляет пять лет.

Источники:

Сайт Cooler Master

Описание товара в Яндекс.Маркет

Спасибо T2510t0l за указания по дополнению обзора.






БП Cooler Master MasterWatt 550 для обзора предоставлен представителями Cooler Master и выдан на изучение сайтом Gamer ru.
